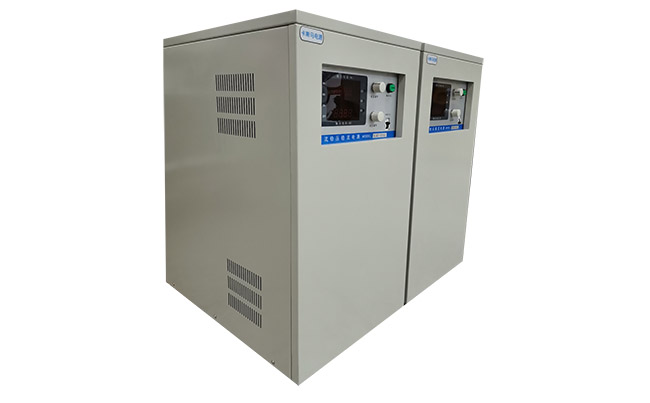

线性直流稳压电源
双路电源,具有主从跟踪串联、并联功能。串联使用时,输出电压为两路电压之和,提高负载电压,并联使用时输出电流为两路输出电流之和,提高负载带载。

性能特点

Performance Characteristics
一、KSWY直流稳压稳流电源概述:

1.系列直流稳压电源线路形式为线性串联调整式,具有稳定性高,纹波电压低的优点。

2.采用基准电压悬浮迭加式技术,输出电压可以从零伏起调到额定值,输出电流可以从零安培预置到额定值。

3.采用可控硅或继电器预稳改变整流桥两端的电压。

4.双路电源,具有主从跟踪串联、并联功能。串联使用时,输出电压为两路电压之和,提高负载电压,并联使用时输出电流为两路输出电流之和,提高负载带载。


二、KSWY直流稳压稳流电源技术参数:

1.输入电压:AC220V±10% 50Hz±1Hz

2.输出电压:0—最大可调值

3.输出电流:0—最大可调值

4.电源效应: CV≤5×10-3+5mV 或CV≤1×10-4+2mV

CC≤5×10-2+10mA或CC≤1×10-3+5mA

5.负载效应: CV≤5×10-3+5mV或CV≤1×10-4+2mV

CC≤5×10-2+10mA或CC≤1×10-3+10mA

6.显示方式:2.5级机械表或3位半数显表

7.周期与随机漂移:Vp-p≤30mV 有效值≤1mV

8.使用环境: 温度-10℃~+40℃ 相对湿度<90%


三、KSWY相控大功率直流稳压稳流电源性能特点:

1.大功率直流稳压电源,采用三相全控桥式整流电路,控制电路的核心部件,采用美国进口的高性能高密度大规模逻辑器件,从脉冲的移相、定宽、调制均实现数字化。系统具有脉冲对称度高,抗干扰能力强,反应速度快等特点。可编程、带RS485接口。最大功率做到0-2000V,0-2000A。

2.该电源广泛应用于 院校、科研院所实验室;电器产品检测、调试;电子产品检测、老化;邮电、通讯产品配套;直流电机的老化。

3.KSWY相控大功率直流稳压稳流电源技术参数:

输入电压 三相380V 50Hz

电网波动±10%

输出调节方式 连续可调

源效应≤0.5%

负载效应≤0.5%

纹波≤50mV(有效值)

环境温度-10℃~40℃

KSWY系列直流稳压电源线路形式为线性串联调整式直流,具有稳定性高,纹波电压低的优点。采用基准电压悬浮迭加式技术,输出电压可以从零伏起调到额定值,输出出电流可以从零安培调到额定值。 本系统采用可控硅改变整流桥两端的电压,先进的可控硅移相预稳压技术,提高整机效率。具有主从跟踪串联、并联功能。RS485接口实现远程监控(选用)。

保护功能完善:输出过压过流保护电压值可调,当过压输出时,电源自动关闭并输出锁定。

专业设计的管道式散热技术,有效降低了整机温升,提高了产品的可靠性,延长了产品的使用寿命。可选择输出补偿功能(具有外部取样功能),特别适合直流电机、电子仪器、电器产品的测试和检验应用。

产品参数

Product Parameters
项目 参数
交流输入 单相220V±10%(10KW以下)
三相380V±10%(10KW以上)
输入频率 50Hz/60Hz
输出电压 0-额定值(见规格表)
输出电流 0-额定值(见规格表)
输出功率 见规格表
电源稳定率 ≦0.2%+10mV
负载稳定率 ≦0.3%+30mV
纹波 ≤0.2%+5mV(rms)
电压值显示 3位半数字表 精度:±1% +1个字(10%-100%额定值)
显示格式0.00V-19.99V;0.0V-199.9V;0V-1999V
电流值显示 3位半数字表 精度:±1% +1个字 (10%-100%额定值)
显示格式0.00V-19.99V;0.0V-199.9V;0V-1999V
输出过压保护 内置O.V.P保护,保护后关闭输出
输出过流保护 过载、短路定电流输出
过温度保护 内置O.T.P保护,保护值为85℃±5%(散热器温度),保护后关闭输出
电压设定 10圈电位器(300W及以下为单圈电位器)
电流设定 10圈电位器(300W及以下为单圈电位器)
输出极性 输出正(+)、负(-)可以任意接地
散热方式 强制风冷
操作环境 室内使用设计,温度:0℃~40℃;湿度:10%~85%RH
储存环境 温度:-20℃~70℃;湿度:10%~90%RH
说明:所有值都为典型值,因此在不同负载或其它情况下会超过此数值。精确度是在负载端电压检测状态进行测量的,在温度误差和元件老化情况下,实际值与额定值间可能出现偏差。
